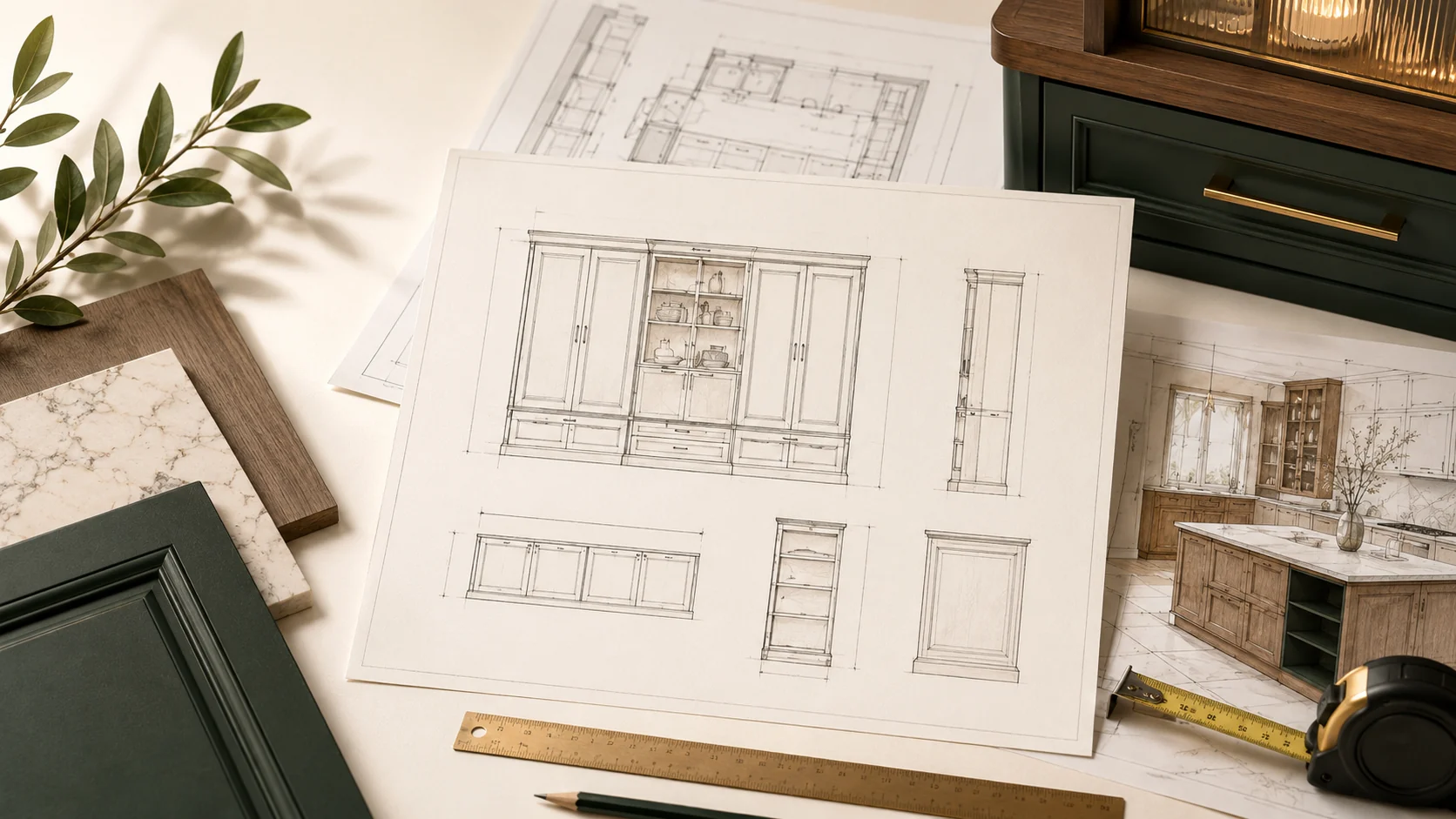

定制柜图纸的目的，不是把页面画得复杂，而是让设计、报价、拆单、生产和安装使用同一套尺寸依据。只有房间长、宽和一张效果图，通常不足以判断柜体是否能生产，也无法准确核对材料、五金和收口数量。
一、至少要有哪几种视图
| 视图 | 主要解决的问题 | 最低应表达的内容 |
|---|---|---|
| 平面图 | 柜体放在哪里，空间如何使用 | 墙体、门窗、梁柱、通道、柜体位置、深度和主要设备位置 |
| 立面图 | 柜体正面如何分格 | 总宽、总高、柜门和抽屉分格、台面、吊柜、高柜及完成面关系 |
| 侧面图或剖面图 | 深度、层次和内部关系 | 柜体深度、台面出挑、背板、层板、踢脚、吊柜高度和墙面关系 |
| 节点图 | 特殊位置怎样生产和安装 | 转角、收口、见光板、异形、门套、台面拼接、灯带、设备包边等细节 |
普通直线柜不一定每个位置都需要单独节点图，但只要涉及转角、异形、墙体不直、隐藏连接或特殊收口，就应增加放大节点。
二、房间和现场尺寸要标到什么程度
- 空间净尺寸：墙到墙的净宽、净深、完成地面到完成顶面的高度。
- 结构条件：梁、柱、墙垛、门套、窗台、踢脚线、吊顶和不可拆除构件的位置及尺寸。
- 门窗信息：洞口宽高、窗台高度、开启方向，以及开启后是否会碰到柜门或拉手。
- 水电点位：插座、开关、给排水、燃气、烟道、空调口和灯线的中心位置及离地高度。
- 复尺基准：所有尺寸应说明是毛坯尺寸、完成面尺寸还是预计完成面尺寸。
三、柜体自身必须写清的尺寸
每组柜体至少应有总宽、总高和总深，同时把分格尺寸与柜体编号对应。厨房柜还要说明地柜、吊柜、高柜、岛台和台面的高度与深度；衣柜要说明内部净深、挂衣区高度、抽屉和层板位置；浴室柜要说明台面、台盆、镜柜和排水避让。
| 尺寸类别 | 常见标注内容 |
|---|---|
| 总体尺寸 | 总宽、总高、总深、离墙距离、离地高度 |
| 分格尺寸 | 单柜宽度、门板宽度、抽屉高度、开放格和设备位尺寸 |
| 安装尺寸 | 吊柜底标高、台面完成高度、踢脚高度、收口和封板宽度 |
| 设备尺寸 | 冰箱、烤箱、洗碗机、烟机、洗衣机、台盆及五金型号对应的开孔尺寸 |
四、最容易遗漏的几个位置
- 柜体靠墙位置是否需要收口条或加宽见光板；
- 门板打开后是否会碰墙、门套、窗帘或相邻拉手；
- 台面挡水、下挂、圆角、拼接线和设备开孔是否已说明；
- 高柜顶部、侧面和吊顶之间怎样封板；
- 转角柜、异形墙、斜顶和不垂直墙面是否需要现场复尺；
- 灯带、电源和感应器是否在图纸中预留位置。
五、图纸提交前的快速检查
- 所有尺寸统一使用毫米，并标明完成面基准。
- 平面图、立面图和 BOQ 使用同一套房间号、柜体编号和产品名称。
- 设备型号、材料方向和五金要求不要只写在聊天记录中，应进入图纸或清单。
- 尚未复尺的尺寸要明确标记“待现场确认”，不要当作最终生产尺寸。
- 效果图只能帮助确认外观，最终报价和生产仍应以技术图纸及确认后的 BOQ 为准。
图纸越早把尺寸基准和特殊位置讲清楚，工厂越容易判断产品范围、材料用量和生产难点，后续报价也更接近真实项目。
