平面图、立面图、节点图和效果图各自解决什么问题？

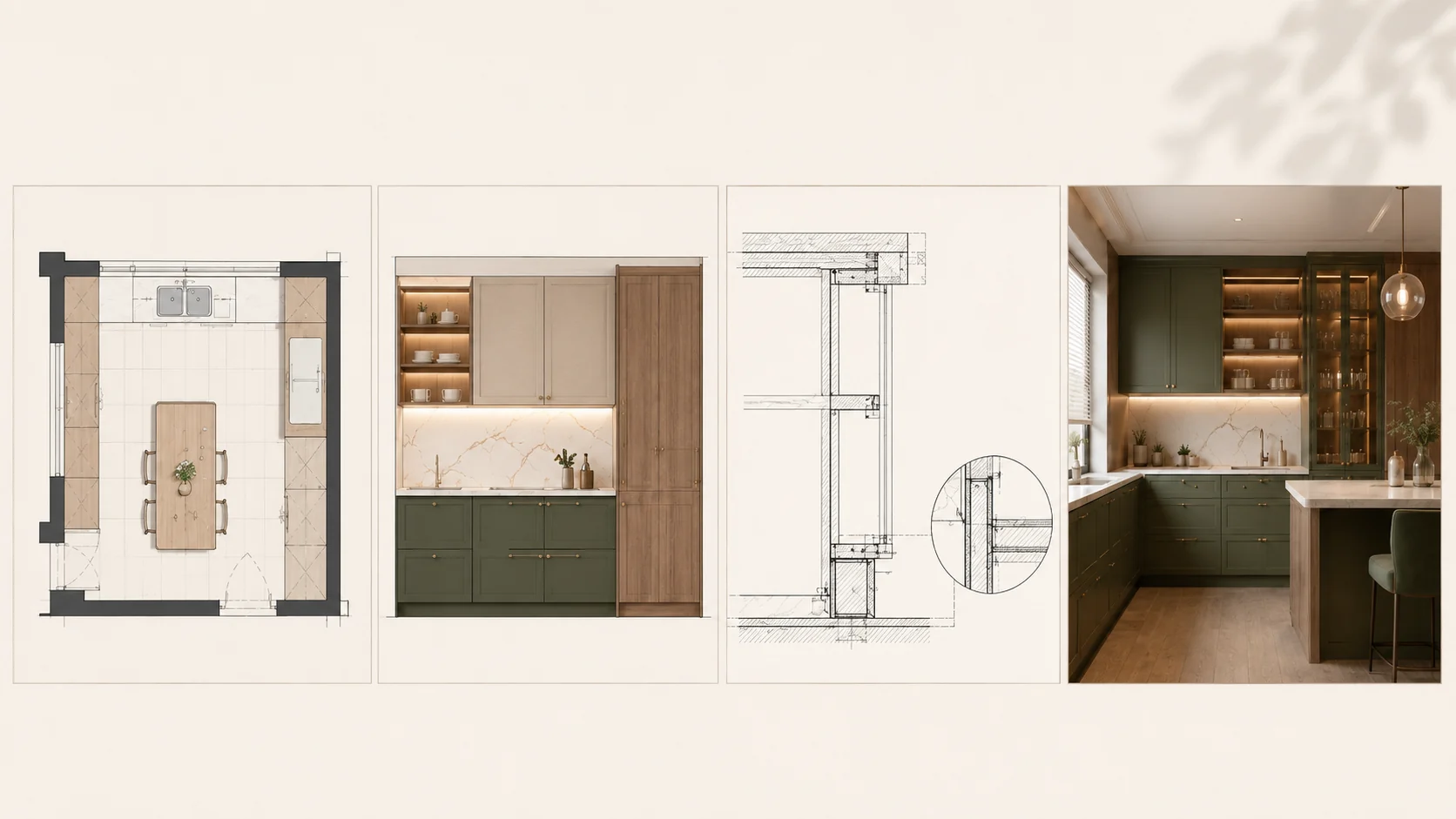

同一个定制柜项目里，平面图、立面图、节点图和效果图经常同时出现，但它们并不是重复表达。每一类图纸解决的问题不同，缺少其中某一类时，项目可能在空间、外观、工艺或预期上留下空白。

一、平面图：解决位置、尺度和动线

平面图是从上向下看空间。它首先回答“柜体放在哪里”，并说明柜体与墙、门窗、设备、通道和其他家具之间的关系。

• 确认厨房、衣柜、浴室柜等柜体的具体位置和长度；
• 检查柜体深度是否影响通道、门扇开启和人员使用；
• 核对岛台、餐桌、床、洁具和主要设备之间的距离；
• 建立房间号、柜体编号和 BOQ 的位置索引。

平面图擅长表达空间关系，但不适合单独确认柜门分格、立面高度和细部结构。

二、立面图：解决造型、分格和高度

立面图是正面看柜体。它回答“柜体最终长什么样”，也是核对门板、抽屉、开放格和设备位的重要依据。

• 标明柜体总宽、总高、台面高度和吊柜底标高；
• 确认门板、抽屉、开放格、玻璃门和装饰线条的分格比例；
• 说明不同材料、颜色、门型和拉手的使用范围；
• 检查高柜、门套、窗户、吊顶和墙面之间的收口关系。

如果只看平面图，工厂可以知道柜体的位置，却无法准确判断正面分格和门板数量。

三、节点图：解决构造、连接和安装

节点图是对特殊位置进行放大。它把效果图里看不清、立面图里画不细的结构关系讲明白，是工艺可行性和安装质量的重要依据。

节点图不一定数量很多，但关键位置如果没有节点，报价时难以判断工艺，安装时也容易临时处理。

四、效果图：解决视觉方向和沟通预期

效果图最直观，适合确认颜色搭配、空间氛围、材质感觉和整体比例。它帮助客户、设计师和工厂对最终视觉方向形成共同理解。

• 确认整体风格、颜色和材质搭配；
• 判断灯光、玻璃、金属和开放格的视觉效果；
• 辅助比较不同方案，减少对文字描述的误解；
• 用于说明设计意图，但不直接替代生产尺寸和结构图。

效果图回答“希望看起来怎样”，技术图纸回答“具体怎样做出来”。两者应相互对应，但不能互相替代。

五、四类图纸怎样配合

六、图纸发生冲突时以什么为准

图纸冲突不能靠现场人员自行选择。应先核对版本号和发布日期，再由项目负责人确认。一般情况下，效果图用于视觉参考，最终尺寸和生产做法应以双方确认的技术图纸、节点说明和 BOQ 为准。

完整的图纸体系不是把同一件事重复画四遍，而是从空间、外观、构造和视觉四个角度把项目讲清楚。四类图纸能相互对应时，报价、生产和安装之间的误差才会明显减少。
